Mae cynnal a chadw ataliol yn dechrau gydag archwiliadau dyddiol o'r system. Cyn dechrau'r system, gwiriwch a yw'r lefel hylif yn normal. Chwilio am: rhannau gollwng rhydd, gwregysau wedi'u difrodi, harneisiau gwifrau foltedd isel ac uchel wedi'u gwisgo, neu unrhyw newidiadau yn ymddangosiad y system sydd wedi'i difrodi, arogl tanwydd ac arogl dyfeisiau electronig.
Os yw'r gweithredwr am gyflawni'r effaith defnydd fwyaf boddhaol, rhaid iddynt gadw dyfeisiau mecanyddol ac electronig y system yn y cyflwr gorau posibl. Mae angen i'r Adran Gynnal a Chadw dderbyn adroddiadau gweithredu dyddiol a gyflwynwyd gan weithredwyr i wneud addasiadau angenrheidiol i amserlenni cynnal a chadw. Pan fydd yr adroddiad yn nodi'r angen am waith cynnal a chadw helaeth, mae'r Adroddiad Gweithredu Dyddiol hefyd yn helpu i baratoi ar ei gyfer.
Bydd cymharu a darparu esboniadau rhesymol ar gyfer adroddiadau dyddiol, ynghyd â mesurau dilynol ymarferol, yn atal y mwyafrif o ddiffygion ac atgyweiriadau brys rhag digwydd.
Dylai unrhyw un o'r sefyllfaoedd canlynol a all fod yn berthnasol gael eu riportio i'r adran gynnal a chadw:
- Pŵer isel
- Cynnydd pŵer neu ymchwydd injan
- Methiant rheoli ansefydlog neu llindag neu anymatebol
- Unrhyw olau rhybuddio yn fflachio neu'n barhaus
- Pwysedd Olew Isel
- Dŵr annormal neu dymheredd olew
- System sŵn annormal
- Gwacáu mwg gormodol
- Defnydd gormodol o oerydd, tanwydd, neu olew injan
- Unrhyw danwydd, oerydd neu olew yn gollwng
- Rhannau rhydd neu wedi'u difrodi
- Gwisgo gwregys neu ddifrod
- Gwisgwch neu ddifrod i harneisiau gwifrau foltedd isel neu uchel

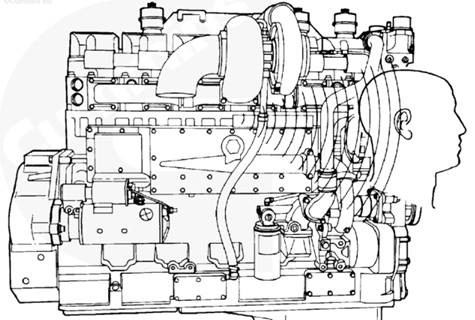

System sŵn annormal
Yn ystod cynnal a chadw ac archwilio dyddiol, gwrandewch ar gyfarwyddiadau ar gyfer sŵn annormal o'r system y mae angen atgyweirio'r injan.
Gwiriwch yn ôl y camau canlynol:
A. Pibell Derbyn
Cynnal a Chadw ac Arolygu

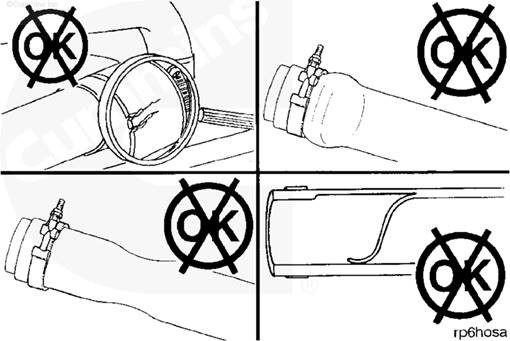

Dylai'r bibell gymeriant gael ei gwirio bob dydd am wisgo a difrodi, clampiau rhydd, a thyllau bach, a allai achosi difrod injan. Os oes angen, disodli pibellau wedi'u difrodi a thynhau clampiau rhydd i atal gollyngiadau system aer.
Gwerth Torque: 8 n • m [71 in-lb]
Gwiriwch a yw clampiau a phibellau'r biblinell system gymeriant wedi cyrydu. Gall cyrydiad ganiatáu i sylweddau cyrydol a baw fynd i mewn i'r system gymeriant. Os oes angen, dadosod a glanhau.
B, cyn-hidlydd hidlydd aer
Cynnal a Chadw ac Arolygu

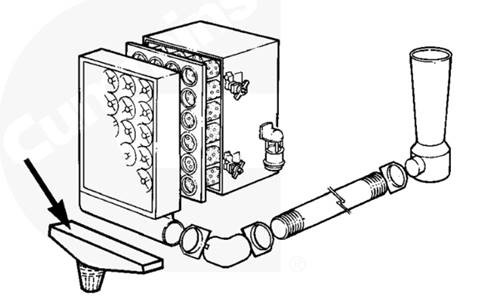

Mewn amgylcheddau hynod lygredig, gellir defnyddio cyn-hidlydd aer. Glanhewch y canister cyn-hidlydd a hambwrdd casglu llwch hidlo aer sych yn ddyddiol, neu os oes angen, glanhewch yn rheolaidd yn ôl yr amodau gweithredu
C, Gwrthiant Hidlo Aer
Cynnal a Chadw ac Arolygu
C. 1. Sylw i ddangosyddion mecanyddol: Peidiwch â gweithredu'r injan heb hidlydd aer wedi'i osod. Rhaid i'r cymeriant gael ei hidlo ymlaen llaw i atal llwch a malurion rhag mynd i mewn i'r injan ac achosi gwisgo cynamserol.
Nodyn: Peidiwch â chael gwared ar gasged ffelt y dangosydd. Defnyddir padiau ffelt i amsugno lleithder.

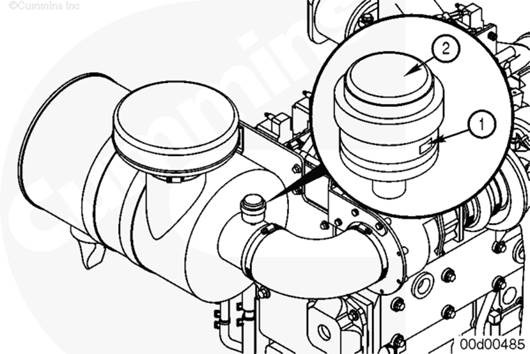

Defnyddir y dangosydd gwrthiant mecanyddol i arddangos a yw'r gwrthiant aer trwy'r hidlydd aer sych yn rhy uchel. Gellir gosod y ddyfais hon wrth allfa'r hidlydd aer neu ar y dangosfwrdd. Wrth i faw gronni yn yr elfen hidlo, mae'r marc coch (1) yn y ffenestr yn codi'n raddol. Ar ôl ailosod yr elfen hidlo, pwyswch y botwm ailosod (2) i ailosod y dangosydd.
Dylai'r dangosydd gwrthiant neu wactod gael ei osod mor agos â phosib i'r gilfach turbocharger i gael y gwir wrthwynebiad.
C. Pan fydd gwrthiant aer y dangosydd gwactod yn rhy uchel, bydd y switsh gwactod yn actifadu'r golau dangosydd larwm ar y dangosfwrdd.
C. 3. Dangosydd Mecanyddol Nwy Diwydiannol Defnyddir dangosydd gwrthiant mecanyddol i arddangos a yw'r gwrthiant aer sy'n mynd trwy'r hidlydd aer sych yn rhy uchel. Mae'r offeryn hwn wedi'i osod yn allfa'r hidlydd aer. Wrth i faw gronni yn yr elfen hidlo, mae'r marc coch (1) yn y ffenestr yn codi'n raddol. Pan nodir rhwystr aer, rhaid disodli'r hidlydd aer. Ar ôl ailosod yr elfen hidlo, ailosodwch y dangosydd trwy wasgu'r botwm ailosod (2).
D. Os defnyddir falfiau gwacáu awtomatig ar gyfer tanciau nwy a hylif, gwiriwch a yw'r falfiau'n gweithio'n iawn. Os defnyddir falf wacáu â llaw ar danc storio aer gwlyb, agorwch y plwg draen ar y tanc i gael gwared ar y lleithder a gronnwyd yn y system aer. Os oes olew, rhaid gwirio'r system cywasgydd aer. Cysylltwch â'r orsaf atgyweirio.
Lefel E. Oerydd
Sylw: E.1 Peidiwch ag agor y cap pwysau o'r injan boeth. Dim ond pan fydd tymheredd yr oerydd yn gostwng o dan 50 gradd C [122 gradd F] y dylid dileu'r cap pwysau. Fel arall, gall chwistrellu oerydd neu stêm tymheredd uchel achosi anaf personol. E. Peidiwch â defnyddio ychwanegion selio i ddatrys problemau gollyngiadau system oeri. Bydd hyn yn achosi rhwystr yn y system oeri a llif gwael oerydd, gan arwain at orboethi injan.
E. 2 Mae angen gwirio lefel yr oerydd yn ddyddiol.

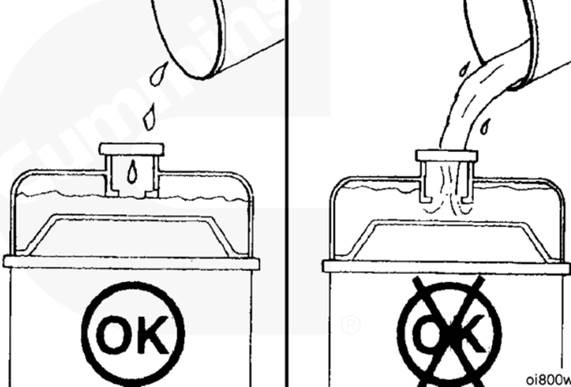

E. 3 Peidiwch ag ychwanegu oerydd oer at injan boeth. Fel arall, bydd yn niweidio castiau'r injan. Arhoswch nes bod tymheredd yr injan yn disgyn o dan 50 gradd C [122 gradd F] cyn ychwanegu oerydd.
Rhaid cymysgu'r oerydd a ychwanegir at yr injan â gwrthrewydd, ychwanegion oerydd atodol, a dŵr yn y gyfran gywir i atal difrod injan.
E. 4 Ychwanegwch oerydd i'r system oeri. Ar gyfer lefel oerydd, cyfeiriwch at y marciau ar y rheiddiadur neu'r tanc ehangu, neu cyfeiriwch at y Llawlyfr OEM.
SYLWCH: Mae gan rai rheiddiaduron ddwy gyddf llenwi, y mae'r ddau ohonynt yn cael eu llenwi wrth ddraenio'r system oeri.

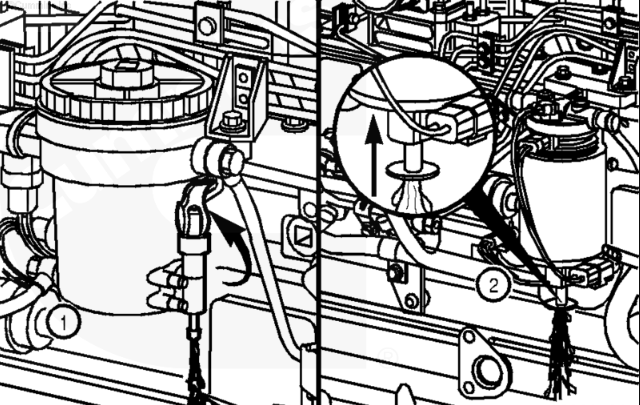

F. Gwahanydd Tanwydd\/Dŵr
Draeniwch y dŵr o'r gwahanydd dŵr olew yn gynhwysydd a'i waredu yn unol â rheoliadau amgylcheddol lleol.
SYLWCH: Bydd di-ollwng tymor hir y gwahanydd dŵr olew yn sbarduno amddiffyn amddiffyn injan. Ar ôl i'r gwahanydd dŵr olew gael ei wagio ac nad yw'r cynnwys dŵr tanwydd yn cael ei actifadu, bydd y derating yn cael ei ganslo.
Mae angen gosod gwahanyddion dŵr olew neu hidlwyr tanwydd ar Cummins yn y system cyflenwi tanwydd.
Diffodd yr injan.
Rhyddhau dŵr a gwaddod o'r gwahanydd yn ddyddiol.
Gall agor a chau'r falf rhyddhau amrywio yn dibynnu ar y dyluniad.
F. 1 yn gallu teipio
Agorwch y falf gollwng â llaw.
Draeniwch y dŵr o'r gwahanydd nes bod tanwydd glân yn weladwy.
Caewch y falf gollwng â llaw.

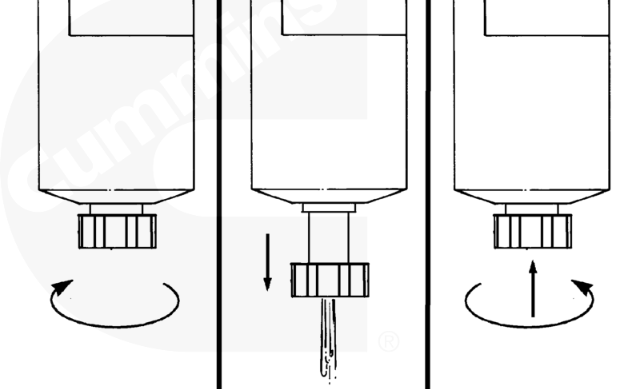

F. 2 Math Gosod Troellog
Agorwch y falf gollwng â llaw. Cylchdroi'r falf yn wrthglocwedd am oddeutu 3 tro a hanner nes ei fod yn gostwng 25.4mm [1 i mewn] ac yn dechrau rhyddhau.
Draeniwch y dŵr o'r gwahanydd nes bod tanwydd glân yn weladwy.
Sylw: Wrth gau'r falf gollwng, peidiwch â thynhau'r falf yn rhy dynn. Gall tynhau gormodol niweidio'r edafedd.
Wrth gau'r falf, codwch hi a'i chylchdroi yn glocwedd nes ei bod yn cael ei thynhau â llaw.
G. Lefel Olew
Mae'r dipstick olew wedi'i leoli ar ochr chwith yr injan.
Mae un ochr i'r dipstick olew wedi'i nodi â dangosydd statig ac mae wedi'i raddnodi i fesur lefel olew statig.
Ar beiriannau penodol, mae ochr arall y dipstick olew wedi'i farcio â rhediad (llifo) ac mae wedi'i raddnodi i fesur y lefel olew sy'n llifo.
G. 1. Cynnal a Chadw ac Arolygu

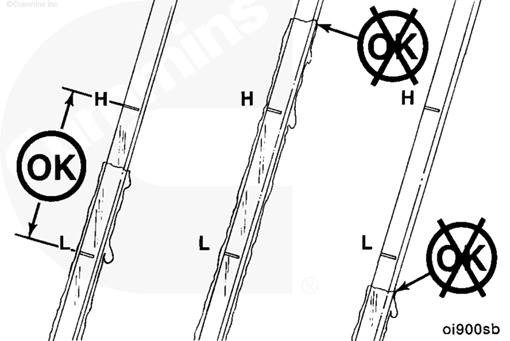

Sylw: Fe'i gwaharddir yn llwyr i weithredu'r injan pan fydd y lefel olew yn is na'r marc L (lefel olew isel) neu'n uwch na'r marc H (lefel olew uchel). Gall hyn arwain at ostyngiad ym mherfformiad yr injan neu ddifrod i'r injan; Wrth wirio'r lefel olew, rhaid gosod yr injan yn llorweddol i sicrhau gwerthoedd mesur cywir.
I gynnal gwiriad lefel olew statig, diffoddwch yr injan i gael darlleniad cywir.
Arhoswch am 15 munud ar ôl i'r injan gael ei stopio cyn dechrau gwirio'r lefel olew. Yn ystod y cyfnod hwn, gall yr olew lifo yn ôl i'r badell olew.
Tynnwch y dipstick olew a gwerthuso lefel yr olew.
G.2. I berfformio gwiriad lefel olew, gadewch i'r injan segur a chadarnhau bod y tymheredd oerydd yn sefydlog ar 160 gradd F [71 gradd C] cyn cynnal y gwiriad lefel olew.
Tynnwch y dipstick olew a gwerthuso lefel yr olew.
